EMCSOSIN电磁兼容抗扰度测试 雷击浪涌发生器 SUR 700 信号发生器***
一、 SUR 700雷击浪涌发生器技术方案
1. SUR 700雷击浪涌发生器系统介绍
雷击浪涌发生器SUR 700是***针对通信产品而设计的浪涌（冲击）抗扰度试验测试产品，主要针对RS485、RJ45等通信端口评估浪涌抗扰度的性能。产品完全满足IEC61000-4-5和GB/T17626.5等***标准要求。
2. 产品设计制造依据标准
l GB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
lIEC61000-4-5：Testing and measurement techniques-Surge immunity test
3. 产品特点
● 7寸彩色触摸屏；
● 支持多国语言，方便不同用户使用；
● 内置环境自动检测程序，自动检测测试环境并提醒使用者；
● 可编程操作；
● 内置***等级参数 ，操作方便快捷；
● 自校准功能，确保设备运行状态正常；
● RS232接口，可选配PC控制软件操作。
4. 产品图片
5. 产品技术参数
产品型号 | SUR 700 |
浪涌波形 | CCITT电压波：10/700 μs 电流波：5/320 μs |
输出电压 | 0.2～6kV |
浪涌极性 | 正 / 负，正负交替 |
输出阻抗 | 15Ω±10%、40Ω±10% |
次数 | 1～9999 次 |
间隔 | 10～9999S |
工作电源 | AC220V 50/60Hz |
环境温度 | 15 ℃～35 ℃ |
6. SUR 700雷击浪涌发生器实测波形
开路10/700μS电压波形
短路5/320μS电流波形
7. 操作界面
7.1、打开仪器电源，进入开机界面，如下图：
7.2、画面进入后，会出现参数设定界面，客户可根据自己要求设定相应数值。
8. CDN-I/O雷击浪涌信号线耦合/去耦网络
8.1产品介绍
雷击浪涌信号线耦合/去耦网络用来测试通讯端口及信号线端口的防雷击浪涌能力。产品按照IEC/EN 61000-4-5：2005图14非屏蔽的对称高速数据线标准来设计。

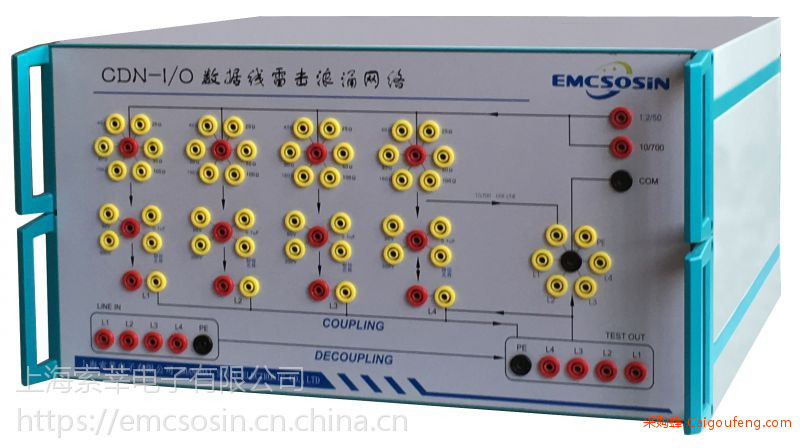

8.2产品参考图片
8.3产品技术参数
产品型号 | CDN-I/O |
耦合波形 | CCITT电压波：10/700 μs 电流波：5/320 μs |
耦合电压范围 | 0.2～6kV |
浪涌极性 | 正 / 负，正负交替 |
输出阻抗 | 25Ω±5% |
耦合速率 | 10MBit/s、100MBit/s |
间隔 | 10～9999S |
耦合工作电压 | DC0～50V |
耦合工作电流 | 1A |
9. 产品配置附件
测试线 一套
电源线 一根
接地线 一根
说明书 一本
保修卡 一份
波形图 一份
检验纪录报告 一份
合格证 一份
产品标牌 一份
雷击浪涌耦合/去耦网络 一台（选配件）
